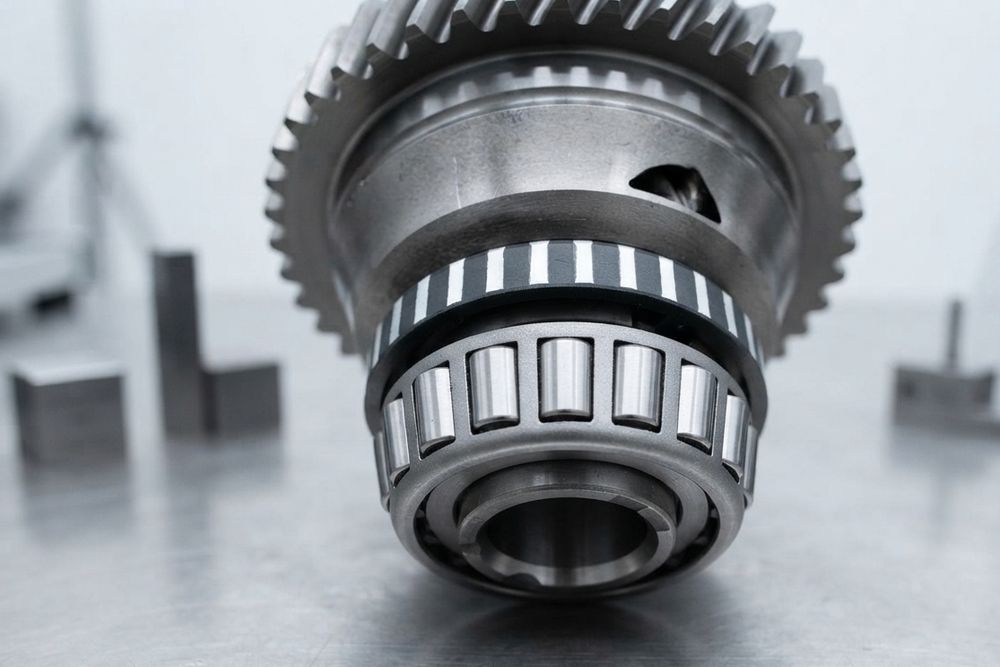

Подшипники дифференциала и главной передачи — это тяжелонагруженные опорные узлы трансмиссии, относящиеся к классу однорядных конических роликоподшипников, реже — к радиально-упорным шариковым узлам. Их базовая задача заключается в обеспечении абсолютно жесткой опоры для зубчатых зацеплений редуктора и восприятии реактивных сил, возникающих при передаче преобразованного крутящего момента на полуоси ведущих колес.
Конструктивные особенности
Главная передача автомобиля работает в условиях сложнейшей кинематики. Специфика косозубого и гипоидного зацеплений заключается в том, что в процессе работы генерируются высокие осевые и радиальные силы. Эти векторы постоянно стремятся «растолкнуть» шестерни в разные стороны, нарушив геометрическую точность механизма. Опорные узлы ведущей шестерни (хвостовика) и ведомой шестерни (коробки дифференциала) обязаны удерживать детали в строгом соотношении осей.
Для компенсации комбинированных нагрузок конические роликоподшипники всегда монтируются парами. На хвостовиках чаще применяется О-образная схема установки (в распор), увеличивающая жесткость вала на изгиб, а на коробках дифференциала — Х-образная (навстречу). При сборке узлы затягиваются со строго рассчитанным тепловым преднатягом. Данный параметр выбирает технологические микролюфты, обеспечивая правильное пятно контакта между зубьями после выхода картера на рабочую температуру (около 90 °C).
Условия смазки внутри редуктора специфичны. Из-за высокого давления в пятне контакта гипоидных пар применяется густое трансмиссионное масло (класса API GL-5), обогащенное серно-фосфорными противозадирными присадками. Детали подшипников подвергаются глубокой цементации и закалке, чтобы противостоять усталостному износу и воздействию абразивной металлической пыли, образующейся при естественной приработке зубьев.
Виды и стандартизация
Конструкция картеров ведущих мостов и интегральных коробок передач требует применения узлов, изготавливаемых по строгим государственным нормам:
|
Тип опорного узла
|
Базовый класс по ГОСТ
|
Специфика конструкции и воспринимаемые нагрузки
|
|
Опоры ведущей шестерни (хвостовика)
|
Роликовые конические однорядные с большим углом конуса (ГОСТ 27365-87)
|
Воспринимают расчетные предельные осевые векторы, стремящиеся вытолкнуть вал. Разделяются на малый и большой подшипники, между которыми монтируется деформируемая распорная втулка.
|
|
Опоры коробки дифференциала
|
Роликовые конические однорядные стандартные (ГОСТ 333-79)
|
Удерживают массивный корпус дифференциала. Воспринимают высокие радиальные и средние осевые силы. Регулировка их преднатяга осуществляется калибровочными шайбами или резьбовыми муфтами.
|
|
Опоры дифференциалов малолитражных авто
|
Шариковые радиально-упорные однорядные (ГОСТ 831-75)
|
Применяются в интегрированных КПП легких переднеприводных машин. Отличаются сниженным коэффициентом трения, уступая роликовым аналогам в несущей способности.
|
Сферы применения и влияние самоблокирующихся систем
Классические ведущие мосты (RWD/AWD): в архитектуре заднеприводных и полноприводных автомобилей главная передача вынесена в отдельный чугунный или алюминиевый картер. Гипоидное смещение осей генерирует мощные силы, требуя применения исключительно массивных роликовых конических подшипников. Малейший люфт этих опор приводит к смещению пятна контакта и разрушению зубьев главной пары.
Дифференциалы повышенного трения (LSD / Torsen): установка самоблокирующихся механизмов кардинально меняет векторы нагрузок. В винтовых (червячных) блокировках типа Torsen при перераспределении момента возникают огромные внутренние силы распора, которые передаются на боковые опорные подшипники. Для таких агрегатов применяются подшипники повышенного класса точности с усиленными стальными сепараторами.
Интегрированные трансмиссии (Transaxle). В переднеприводных автомобилях дифференциал и главная передача объединены в одном корпусе с коробкой переключения передач. Использование цилиндрических косозубых шестерен без гипоидного смещения снижает осевые векторы. Это позволяет инженерам интегрировать более компактные конические или шариковые подшипники, разделяющие общий масляный объем с шестернями КПП.
Тяжелая коммерческая техника: в редукторах магистральных тягачей и самосвалов применяются разнесенные главные передачи. Опоры межколесных дифференциалов в такой технике могут дополнительно усиливаться цилиндрическими роликоподшипниками, которые принимают на себя чистую радиальную нагрузку, разгружая конические узлы.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Как проявляется усталостный износ подшипников хвостовика редуктора?
- Главный симптом — появление характерного трансмиссионного гула, меняющего тональность в зависимости от нагрузки. При разгоне (нажатии на акселератор) звук усиливается, а при торможении двигателем затихает.
- Для чего между подшипниками ведущей шестерни устанавливается сминаемая втулка?
- Распорная втулка задает строго определенное сопротивление при затягивании гайки фланца хвостовика. Она пластично деформируется при заводской или ремонтной сборке, аппаратно фиксируя требуемый тепловой преднатяг между внутренними обоймами пары.
- Допускается ли замена только одного изношенного подшипника дифференциала?
- Технология ремонта трансмиссий категорически запрещает подобную практику. Опорные узлы дифференциала меняются исключительно парным комплектом с последующей обязательной регулировкой преднатяга и пятна контакта.
- Как неправильный подбор масла влияет на ресурс подшипников гипоидной передачи?
- Использование масел без противозадирных серно-фосфорных присадок (заливка GL-4 вместо GL-5) вызывает быстрый разрыв масляной пленки под нагрузкой. Начинается сухое трение, приводящее к локальному перегреву и задиру беговых дорожек роликоподшипников.
